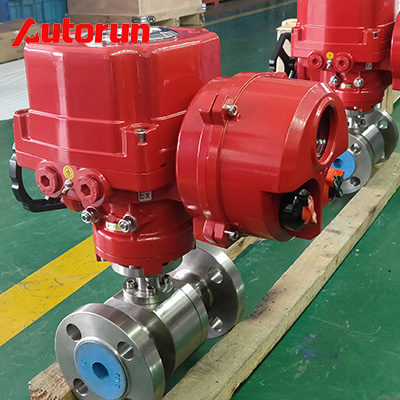

OHQ系列防爆电动执行器是欧德隆公司生产的隔爆型电气设备（d），防爆等级Exd ⅡCT5 Gb，因其较高的防爆功能，常被用于十分恶劣、很多易燃易爆气体混合物较多的工作环境中，可控制阀门0°~270°旋转，输出扭矩2000N·M,执行器可以就地控制/开/停/关选择开关、就地/远程切换。
OHQ智能一体化电动执行器利用温度、压力、流量等实时参数对系统进行调整，以控制间歇、连续、循环加工过程。它能以各种形式调节和控制各种自动化设备和系统的运动点（运动部件）。电动执行器适用于化工、石化、模具、食品、医药、包装等行业的生产过程控制，按照既定的逻辑指令或计算机程序对阀门、工具、管道、挡板、滑槽、平台等进行准确定位、启动、停止、开启和关闭等。

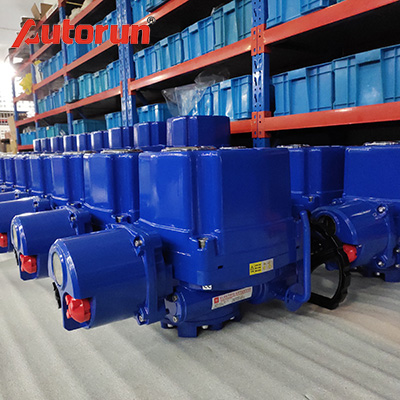

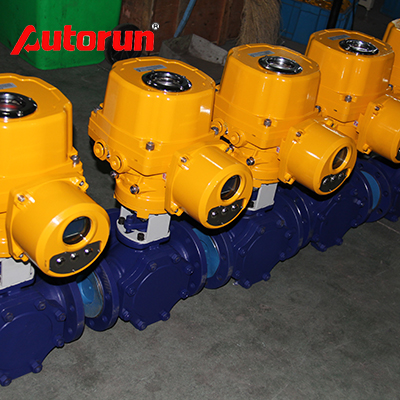

OHQ智能一体化电动执行器概述

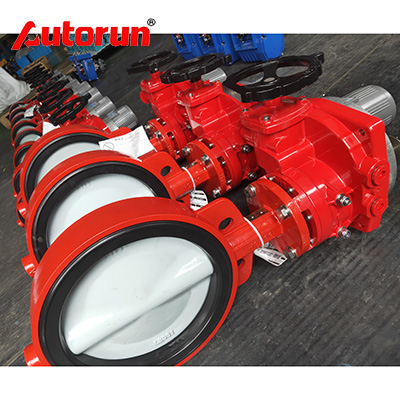

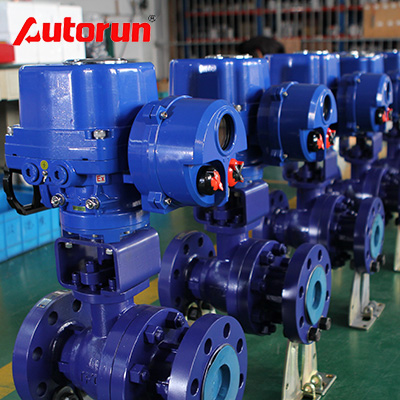

OHQ系列防爆电动执行器用于控制阀门和其他类似产品的0。-270。旋转、如蝶阀，球阀，阻尼器，挡板阀，旋塞阀，百叶窗阀等。广泛应用于石油，化工，水处理，船舶、造纸，电厂，供暖，轻工等行业。可由380V/220V/110V交流电源或24V/110V直流电源驱动，输入4-20mA电流信号或0-10V直流电压信号作为控制信号。将阀门移动到正确的位置、实现自动控制、其Zui大输出扭矩为2000N-M.(CE认证和防爆证书)。
OHQ智能一体化电动执行器性能特点
1、壳体—指该盖由硬质铝合金制成，具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀，防水等级为IP67。IP68和防爆型是可选的。

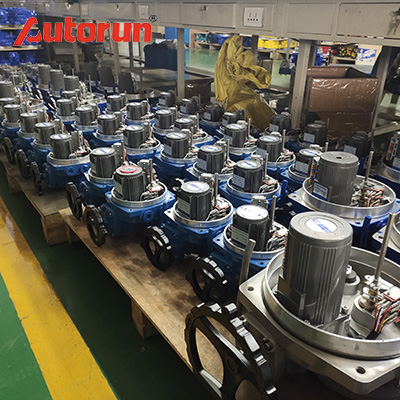

2、电机—全封闭式鼠笼式电机，体积小、扭矩大，惯性力小、F级绝缘等级。内部热保护开关避免损坏电机。
3、手动手轮—手轮设计安全可靠、省力省力。当执行器未通电时，将离合器拉到正确的位置后，可以用手轮.操作。一旦通电，离合器将自动返回。
4、位置指示器—安装在中心轴上、用于观察阀门的位置。为了避免沉积和观察方便，它是由凸透镜设计的。
5、加热器和恒温器—用于控制执行器内的温度，以避免内部潮湿
6、限位开关—两机械和电子双限位。机械限位螺丝可调，安全可靠。电子限位开关是由凸轮控制的SPDT。限位开关的位置可以通过简单的调整准确方便地设定。
7、扭矩开关—提供过载保护(OHQ005/008/010除外)、并且当阀门堵塞时，通过自动切断电源来避免阀门和执行器的损坏。(工厂设置，无需用户修改)
8、自锁—精密蜗轮蜗杆传动大扭矩，噪音低(Zui高50dB)、使用寿命长。自锁功能可防止反转、确保稳定性和可靠性。高Xiao润滑油在出厂前已经添加，不再需要添加。
9、防脱螺栓—拆下盖子时，螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。
10、安装—电动执行器底部的安装尺寸符合国Ji标准ISO5211和DIN3337。孑L成四方形，易于通过线性或45。安装。执行器可以垂直或水平安装。
11、线路—电路控制电路符合单相或三相电源标准，布局合理紧凑。端子有Xiao满足各种附加功能要求。
12、智能模块—采用高度集成、低功耗的MCU和模拟电路控制板。由于全金属外部安装，电机热源和控制板有Xiao分离，大大提高了软，硬件的抗干扰和耐热性。
13、阀位数字显示—执行器打开和关闭期间，液晶显示屏上显示阀门位置的变化。
14、相序自动化调整—智能执行器自动连接到三相电源相序。
型号 Model | A | B | C | D | E | F | G | R | O | P | O1 | P1 | Q×H深 |
ODL-005 | 142 | 58 | 177 | 237 | 157 | 67 | 110 | 90 | 70 | 4-M8 | - | - | 20*40 |
ODL-008 | 142 | 58 | 177 | 237 | 157 | 67 | 110 | 90 | 70 | 4-M8 | - | - | 20*40 |
ODL-010 | 142 | 58 | 177 | 237 | 157 | 67 | 110 | 90 | 70 | 4-M8 | - | - | 20*40 |
ODL-015 | 142 | 80 | 275 | 272 | 227 | 94 | 155 | 125 | 102 | 4- M10 | 70 | 4-M8 | 22*45 |
ODL-020 | 142 | 80 | 275 | 272 | 227 | 94 | 155 | 125 | 102 | 4-M10 | 70 | 4-M8 | 22*45 |
ODL-030 | 142 | 82 | 276 | 289 | 243 | 96 | 155 | 150 | 125 | 4-M12 | 102 | 4-M10 | 33*55 |
ODL-060 | 142 | 82 | 276 | 289 | 243 | 96 | 155 | 150 | 125 | 4-M12 | 102 | 4-M10 | 33*55 |
ODL-80 | 142 | 115 | 288 | 331 | 276 | 103 | 205 | 180 | 140 | 4-M16 | 125 | 4-M12 | 45*70 |
ODL-120 | 142 | 115 | 288 | 331 | 276 | 103 | 205 | 180 | 140 | 4-M16 | 125 | 4-M12 | 45*70 |
ODL-200 | 142 | 115 | 288 | 331 | 276 | 103 | 205 | 180 | 140 | 4-M16 | 125 | 4-M12 | 45*70 |
电动执行机构 Electric Actuator
性能参数 Performance Parameter
型号 ModeL | Zui大输出扭矩 Max output torque | 工作时间 Operating time 60/50HZ | Zui大孔径 Max bore size | F级电机 F- class Motor | 额定电流( A) 50Hz Rated Current ( A) 50HZ | 手轮 Handwheel | 重量 Weight | ||||
单相 Single Phase | 三相 Three Phase | ||||||||||
N·M | 90° | mm | W | 110V | 220V | 380V | 440V | N | kg | ||
QHQ-005 | 50 | 18/22 | Φ20 | 20 | 1.10 | 0.5 | 0.1 | N/A | 10 | 7.5 | |
QHQ-008 | 80 | 18/22 | Φ20 | 20 | 1.10 | 0.5 | 0.1 | N/A | 10 | 7.5 | |
QHQ-010 | 100 | 18/22 | Φ20 | 20 | 1.10 | 0.5 | 0.1 | N/A | 10 | 7.5 | |
QHQ-015 | 150 | 21/25 | Φ22 | 60 | 1.65 | 0.85 | 0.4 | 0.30 | 11 | 17.3 | |
QHQ-020 | 200 | 21/25 | Φ22 | 60 | 1.6 | 0.85 | 0.4 | 0.30 | 11 | 17.3 | |
QHQ-030 | 300 | 26/31 | Φ35 | 90 | 1.85 | 1.2 | 0.64 | 0.34 | 13.5 | 22 | |
QHQ-060 | 600 | 26/31 | Φ35 | 120 | 3.65 | 1.6 | 0.78 | 0.59 | 13.5 | 23 | |
QHQ-080 | 800 | 31/37 | Φ45 | 180 | 4.10 | 2.5 | 1.35 | 0.79 | 16.5 | 29 | |
QHQ-120 | 1200 | 31/37 | Φ45 | 180 | 4.20 | 2.5 | 1.35 | 0.81 | 16.5 | 29 | |
QHQ-200 | 2000 | 93/112 | Φ65 | 180 | 4.10 | 2.5 | 1.35 | 0.79 | 49.5 | 75 | |
标准技术参数 Standard Technical Parameter
外壳 Actuator body | 防水等级IP67 Waterproof level IP67 | 可选: IP68 防爆 Optional: IP68,explosion-proof |
电机 Motor | ||
限位开关 Limit Switch | 1开/1关，SPDT 250V AC, 10A 1 Close&1 Open,SPDT, 250VAC 10A | |
辅助开关组 Auiliary Switch Set | 1开/1关，SPDT 250V AC, 10A 1 Close&1 Open,SPDT, 250VAC 10A | |
扭矩开关 Torque Switch | 1开/1关，SPDT 250V AC, 10A 1 Close&1 Open,SPDT, 250VAC 10A | 除OHQ-005/008/010 Except OHQ-005/008/010 |
行程 Stroke | 90°±10° | 可选择0°-270° Optional: 0°- 270° |
故障保护/工作温度 Failure Protection/Operating Temperature | 内部热保护，打开115°C±5"C /关闭97°C±5°C Internal thermal protection, Open 115°C±5°C /Close97°C ±5°C | |
指示器 Indicator | 连续的位置指示 Continuous position indicator | |
手动操作 ManualOperate | 机械手柄，可用手轮来操作 Mechanical clutch, operate with handwheel | |
自锁装置 Self-lock Device | 涡轮、蜗杆机构提供自锁 Self-lock by worm and worm gear | |
机械限位 Mechanical Limit | 2个外部调整 External adjustingbolts (2 piece) | |
加热器和恒温器 Heater and Thermostat | 7-10W (110/220V AC) | |
接线孔 Connecting hole | PF3/4" (2个) PF 3/4”(2 pieces) | |
环境温度 Ambient Temperature | -20°C-±70°C
| |
润滑 Lubrication | 铝基润滑脂( EP型) Aluminum-base grease(EP type) | |
材料 Material | 钢、铝合金、铝青铜，聚碳酸脂 Steel,Aluminum alloy,Aluminum bronze,Polycarbonate | |
环境湿度 Ambient Humidity | Zui大90% RH Max 90% RH | |
抗震性能 Anti-vibration | X Y Z10g,0.2~34HZ, 30minutes X Y Z 10g,0.2- 34HZ,30minutes | |
外表涂层 External Coating | 干粉、环氧聚酯 Dry powder, Epoxy polyester |
