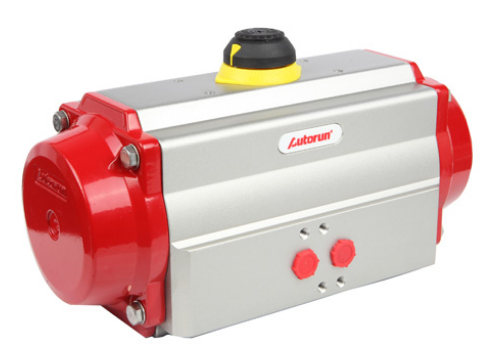

气动执行器的结构分类原理

执行器因为使用的动力源不同，可以分为气动执行器、液动执行器和电动执行器三种，这三种执行器的工作特点不同，适合使用的工作场合也不相同。气动执行器是三种执行器中An全性较高的一种，在对气动控制附件An全要求较高的生产控制过程中，常使用气动执行器。

1、气动执行器的分类　　

气动执行器按照作用的类型不同，可以分为单作用气动执行器和双作用气动执行器。气动执行器的开关动作都是通过气源驱动来完成的，就是双作用气动执行器，而只有开动作是由气源驱动完成，关动作为弹簧复位的就是单动作气动执行器。　　

2、气动执行器的原理　　

双动作气动执行器是在气源动力驱动下完成开关动作的，压缩空气从气动执行器的管咀输入气动执行器内，气动闸阀气体会推动活塞向两端运动，通过齿条带动旋转轴上的齿轮转动，从而开启阀门。气动执行器关闭时，气源是从反向管咀进入，将活塞推动向中间运动，带动阀门关闭。　　

单动作气动执行器是在气源动力驱动下完成开动作，开启的过程和双动作气动执行器基本相似，但单动作气动执行器的反向管咀为排气孔而压缩器非入口。单动作气动执行器的关闭动作是由弹簧动力带动阀门而完成的。
