欧德隆教你气动执行器如何选型

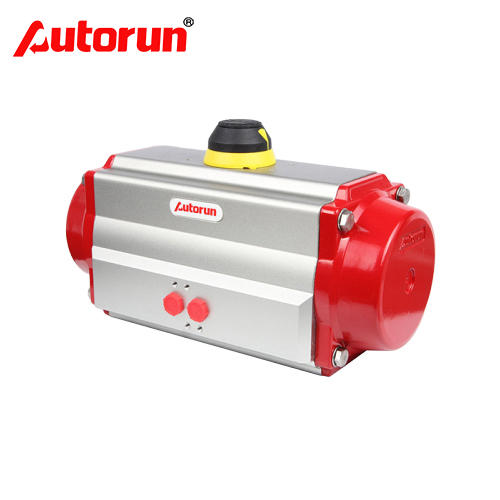

气动执行器是利用气压来驱动阀门的启闭和调节的执行器，也称为气动执行器或气动装置，但一般称为气动头。气动执行器的执行机构和调节机构为一体，有膜式、活塞式、拨叉式、齿轮齿条式执行机构。

活塞式气动执行器行程长，适用于需要较大推力的场合，而膜式行程小，只能直接驱动阀杆。拨叉式气动执行器的特点是扭矩大，空间小，扭矩曲线与阀门的扭矩曲线更接近，但不是很美观，常用于高扭矩阀门。齿条式气动执行器具有结构简单、运行平稳、An全、防爆等优点，广泛应用于电厂、化工、炼油等对An全有要求的生产过程中。

气动执行器如何选型？

在选择气动执行器之前，检查阀门扭矩。增加扭矩An全值也会使水蒸气或无润滑液体介质An全值增加25Ω，无润滑浆液液体介质An全值增加30Ω。

如果阀门扭矩选择为210NM，气源压力只有5bar，介质为未润滑的水蒸气。考虑An全系数，加上An全值25、也就是说，262NM。寻找空气源。5bar时的压力根据双作用输出扭矩表对应的扭矩值。如果选择277NM，则型号为POADA300。

气动执行器扭矩表
