欧德隆教您如何选择气动执行器

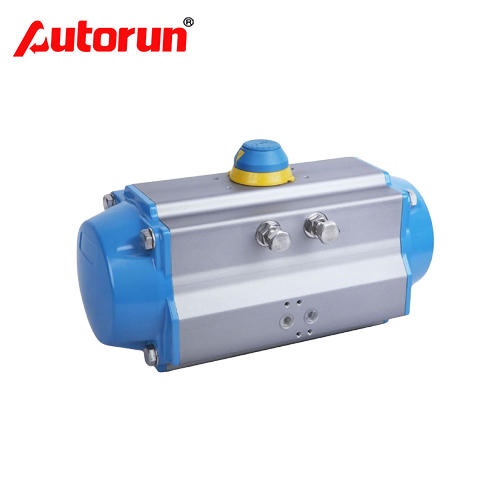

气动执行器是用气压力驱动启闭或调节阀门的执行装置，又被称气动执行机构或气动装置，不过一般通俗的称之为气动头。气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。

活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观；常用在大扭矩的阀门上。齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且An全防爆等优点，在发电厂、化工，炼油等对An全要求较高的生产过程中有广泛的应用。

气动执行器的选型

在选用气动执行器前，请确认阀门扭矩。并在扭矩上增加An全值，水蒸汽或非润滑液体介质增加25%An全值；非润滑浆料液体介质增加30%An全值。

当选用阀门扭矩为210NM，气源压力只有5bar，介质为非润滑的水蒸汽，考虑到An全因素，增加25%An全值值即262NM，按双作用输出扭矩表查找气源压力在5bar时相应扭矩值。应选用277NM，型号为POADA300。

气动执行器的性能特点

1、气动装置额定输出力或力矩应符合GB/T12222和GB/T12223的规定上面为薄膜式执行机构；

2、在空载情况下，对气缸内输入按规定的气压，其动作应平稳，无卡阻及爬行现象；

3、在0.6MPa的空气压力下，气动装置启、闭两个方向的输出力矩或推力，其值应不小于气动装置标牌所标示的数值，且动作应灵活，不允许各部位出现永Jiu变形及其他异常现象；

4、密封试验用Zui大工作压力进行试验时，从各自背压一侧泄漏出的空气量不允许超过（3+0.15D）cm3/min（标准状态）；从端盖、输出轴处泄漏出的空气量不允许超过（3+0.15d）cm3/min；

5、强度试验用1.5倍的Zui大工作压力进行试验，保持试验压力3min后，其缸体端盖和静密封部位不允许有渗漏及结构变形；

6、动作寿命次数，气动装置模拟气动阀门动作，在保持两个方向的输出力矩或推力能力的情况下，启闭操作的启闭次数应不低于50000次（启—闭循环为一次）；

7、带缓冲机构的气动装置，当活塞运动到行程终端位置时，不允许出现冲击现象。
